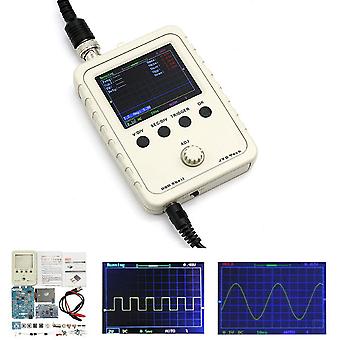

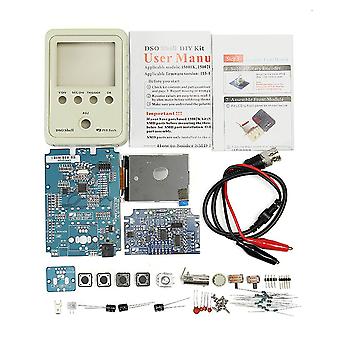

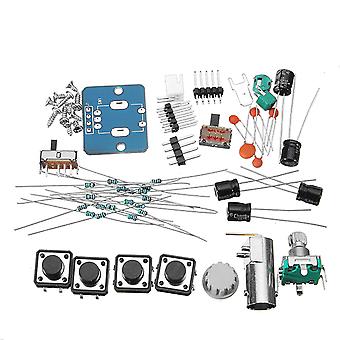

DSO Shell (DSO150) Osiloskop DIY Kiti: 1. DSO Shell, yapı, mekanik ve çalışma açısından önemli iyileştirmeler içermesine rağmen, DSO138 ile benzer bir bandwitch'e sahiptir.  2. Ekran ve MCU, kartlar arası pin başlıklarının kullanılmasını önlemek için artık aynı karta (anakart) monte edilmiştir. DSO138 kullanıcılarından gelen geri bildirimler, pin başlıklarında lehimlemenin birçok yeni başlayan için genellikle sorunlu olduğunu göstermiştir. Analog kanal, çoğu kullanıcı kurulum parçasını içeren ayrı bir kart üzerine yerleştirilir. Bu, analog ve dijital devreler arasında daha iyi ayrım sağlar. Analog kısım olmadan, anakart aslında diğer birçok uygulamada kullanılabilen genel amaçlı bir kontrol kartıdır. Anakart tamamen monte edilmiştir (birkaç tutma bileşeni hariç) ve paketlemeden önce fabrikada test edilmiştir.  3. DSO Shell tam muhafaza ile birlikte gelir. Ön panel ve üst/alt braketler, kolay kullanıcı modifikasyonu için esnektir.  4. Rotatif kodlayıcı eklendi. Parametre ayarını çok daha hızlı ve kolay hale getirir.  5. DSO Shell'in hassasiyeti her iki yönde de genişletilmiştir ve DSO138'den daha yüksek ve daha geniştir. 5mV/div --- 20V/div'e ulaşırken, DSO138 sadece 10mV/div --- 5V/div'dir. 6. DSO Shell 9V (güç volümü kullanmayın) ile çalışır.tage 10V 'den yüksek) güç kaynağı. Kitlere dahil olmadığı için kullanıcıların kendi güç kaynaklarını hazırlamaları gerekir. Anakart üzerindeki güç jakı, 5.5 mm/2.1 mm DC fişi standını kabul eder. Farklı güç kaynaklarına bağlanma kolaylığı için alternatif 2 pimli konektör (0,1" aralık) da sağlanmıştır.  Önemli Notlar: Kullanıcıların, DSO Kabuk kitlerini monte etmek için gelişmiş lehimleme becerilerine ve sorun giderme becerilerine sahip olduğu varsayılmaktadır. Alıcılara, kullanıcının montaja dahil olma becerileri nedeniyle, her kitin çalışan bir cihaz olacağının garanti edilmediği tavsiye edilir. Ancak bu hedefe yaklaşmak için elimizden geldiğince çaba göstereceğiz.  Kitleri aldıktan sonra, kullanıcılardan uygun güç kaynağı uygulayarak anakartı ve LCD'yi kontrol etmeleri istenir. Sorun veya hasar bulunursa derhal bize veya JYE Tech'e bildirin.  Göstergelerin özellikleri: Kanal sayısı: 1;  Analog bant genişliği: 0 - 200KHz;  Hassasiyet: 5mV/Böl - 20V/Böl;  Hassasiyet hatası: < %5;  Çözünürlük: 12 bit;  Giriş Empedansı: 1M ohm;  Maksimum giriş voltajı: 50Vpk;  Bağlantı: DC, AC, GND;  Maksimum gerçek zamanlı örnekleme hızı: 1Msps;  zaman tabanı: 10us/div - 500s/div;  Kayıt uzunluğu: 1024;  Tetikleme modları: Otomatik, Normal, Tek;  Tetik türleri: Yükselen/düşen kenar;  Tetikleme konumu: Arabellek boyutunun 1/2'si sabit;  320 x 240 çözünürlüğe sahip 2,4 inç renkli TFT LCD.  Güç kaynağı: 9V DC (lütfen güç kaynağının 9V olduğundan emin olun, 9V'den düşük veya yüksek olması sorunlara neden olur.);  Besleme akımı: 120mA @ 9V;  Boyut: 115mm x 75mm x 22mm;  Ağırlık: 100 gram (kablolar ve güç kaynağı hariç);  Güncelleme bilgileri: Bileşen aksesuarları ve PCB kartı bir dizi değişiklik yaptı. Paket içerir: 1 x DIY DSO150 Dijital Osiloskop Kiti (Renk farkı olabilir);  1 x EN Talimatı.
