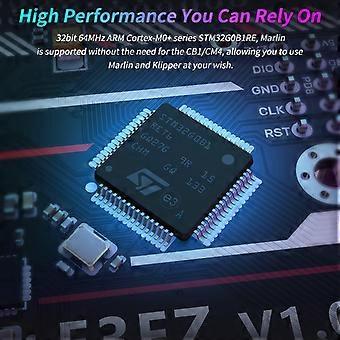

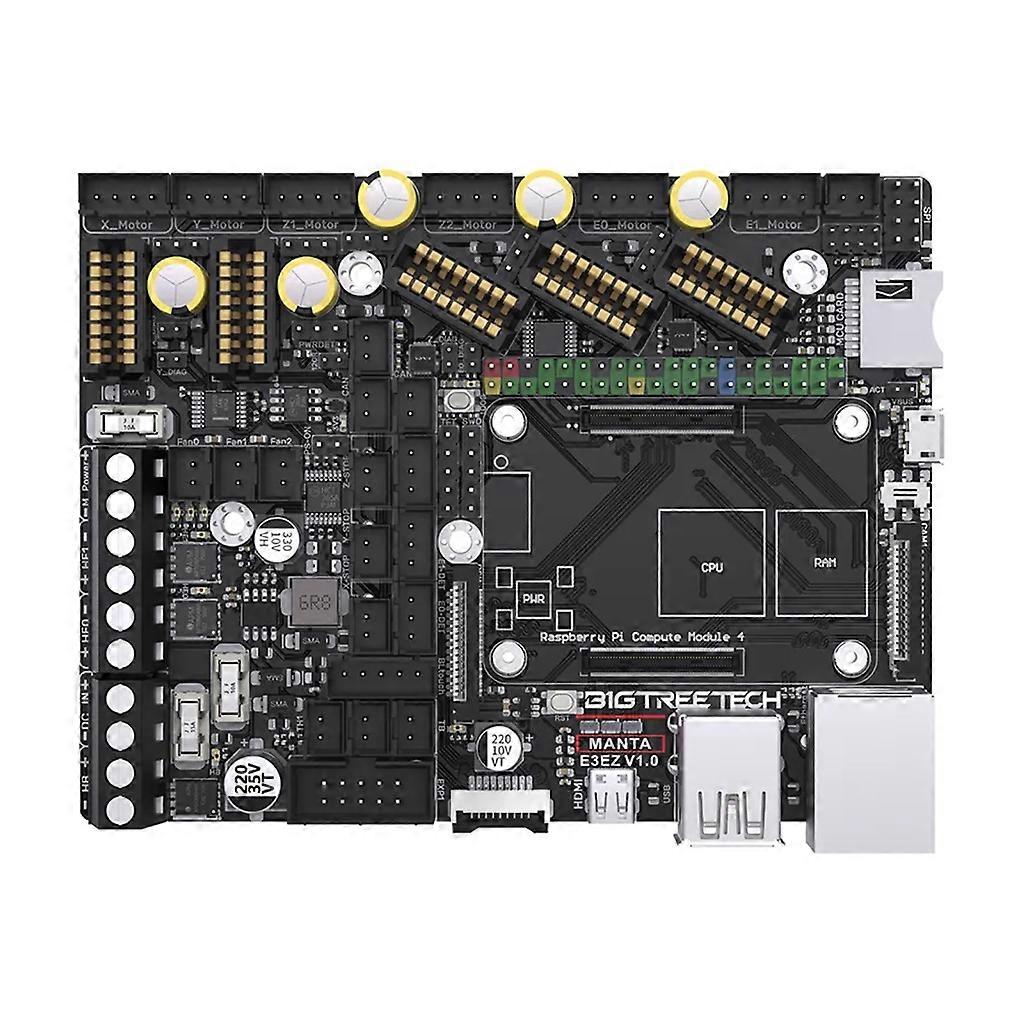

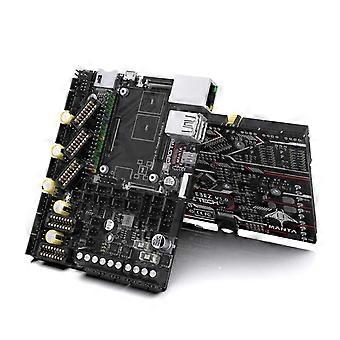

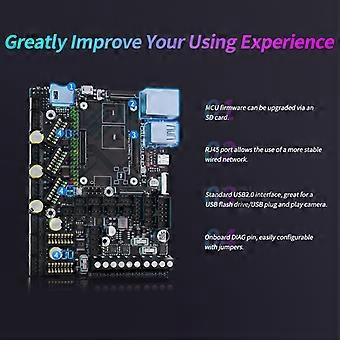

Özellik: Anakart ve çekirdek kart arasında BTB konektörleri benimsenmiştir ve CM4'e ek olarak diğer çekirdek kart çözümlerinin seçimine olanak tanır. MCU ürün yazılımı, SD kart ile yükseltilebilir veya Klipper'ın make flash komutu aracılığıyla DFU'yu kullanabilir. Yerleşik DIAG pini, jumper'larla kolayca yapılandırılabilir. Jumper olmadan doğrudan kullanılabilen yerleşik SPI ve UART EZ sürücüsü modu. Klipper'ın giriş şekillendirmesini etkinleştirmek için hızlanma sensörünü bağlamak için yerleşik SPI arayüzü. Güç kaybı kurtarma, filament salgı sensörü, otomatik kapanma, BLTouch, RGB vb. TPS5450-5A güç kaynağı çipi, DC12 / 24V güç girişini, 5A maksimum sürekli ve 6A maksimum anlık, Pi için yeterli güç kaynağını destekleyen akım çıkışını destekler. Sıcaklık sensörü arayüzü, yüksek hassasiyetli bir çekme direnci kullanır. Termistör devresi, kısa devre yapmış ısıtılmış yatak ve ısıtıcı kartuşu bağlantılarından kaynaklanan MCU hasarını önlemek için korunmuştur. MCU'STM32G0B1RE 32bit 64MHz ARM Cortex-M0+ serisi. Yepyeni ve kaliteli Özellikler: Boyutu: 90.8x120mm MCU: ARM Cortex-M0 + STM32G0B1RE 64MHz Anakart Voltajı: DC12V-DC24V Motor Voltajı: DC12V-DC56V Mantık Voltajı: DC 3.3V Isıtıcı Bağlantısı: Isıtmalı Yatak (HB), Isıtıcı Kartuşu (HE0, HE1) HB Bağlantı Noktası Maksimum Akımı: 10A Sürekli, 11A Anlık Isıtıcı Kartuşu Maksimum Akım: 5A Sürekli, 6A Anlık Fan Bağlantı Noktası: 3 x CNC, 2 x Her Zaman Açık Fan Portu Maksimum Akımı: 1A Sürekli, 1.5A Anlık Genel Maksimum Akım (Isıtıcı Kartuşu + Sürücü + Tüm Fanlar): 10A Genişletme Bağlantı Noktası: BLTouch, PS-ON, PWR-DET, Fil-DET, RGB, CAN FD, SPI Motor Sürücüsü: Destek EZ5160, EZ2209, EZ2208, EZ2225, EZ2226, EZ2130, EZ6609 ... Termistör: 3 x 100K NTC PC Bağlantısı: Mikro-USB Not: Aydınlatma efektleri ve çekim açıları sorunları nedeniyle, üründe belirli toleranslar olacaktır, lütfen anlayın. Lütfen manuel ölçüm nedeniyle 0-1 cm hataya izin verin. Paket şunları içerir: 1 x E3EZ V1.0 Anakart
